Продам ваттметр PZEM-061 за 889 ₽, в наличии один, отправлю по России. Подключаете к сети 220 В, и на экране сразу видно, сколько ватт тянет нагрузка и сколько киловатт-часов она уже набрала. Предел прибора - 100 А и 22 кВт.
Состояние и что в коробке

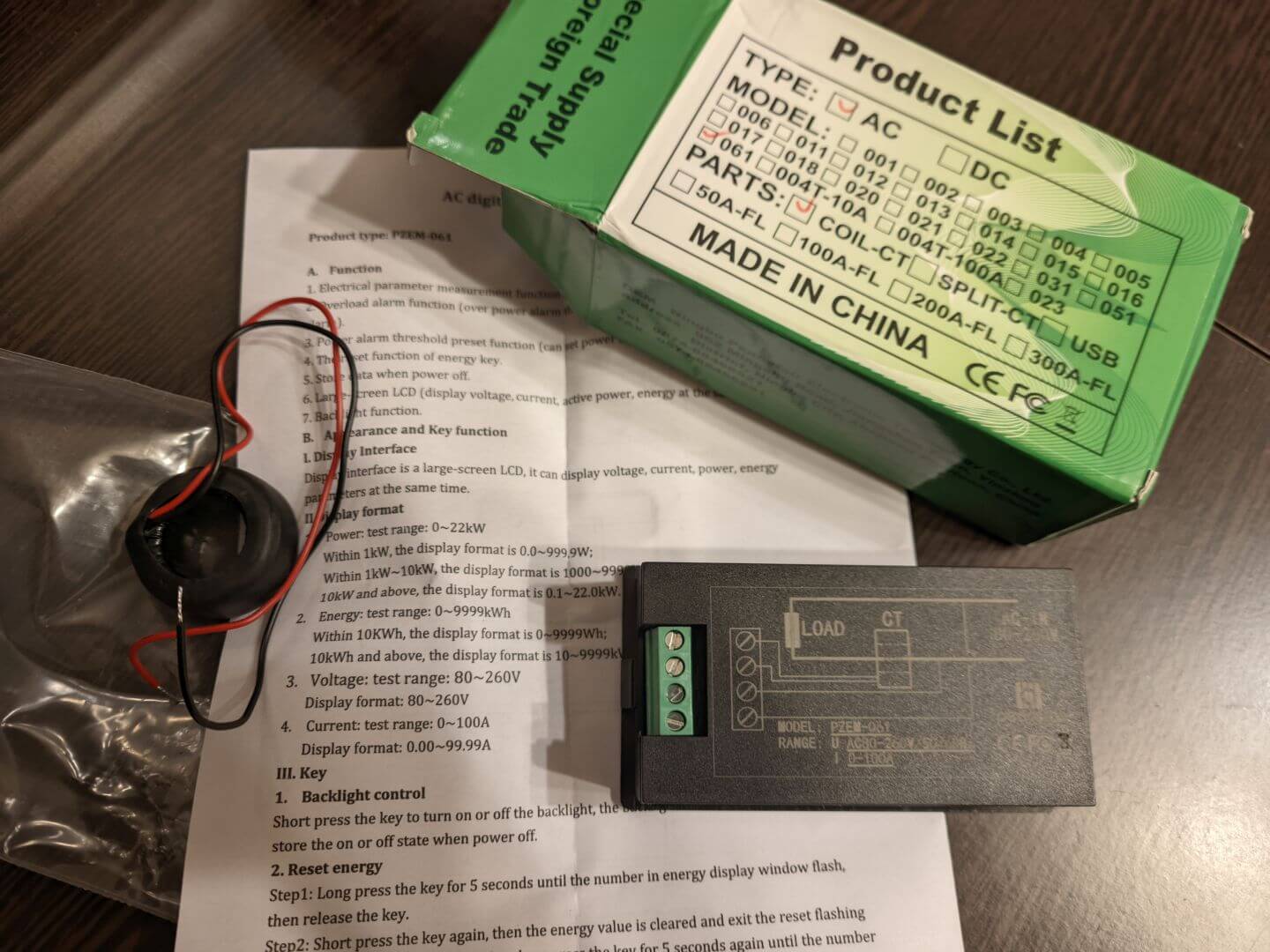

Прибор новый, лежит в коробке. Внутри модуль, литое кольцо CT и инструкция. Набор полный, каждая позиция есть на фото.

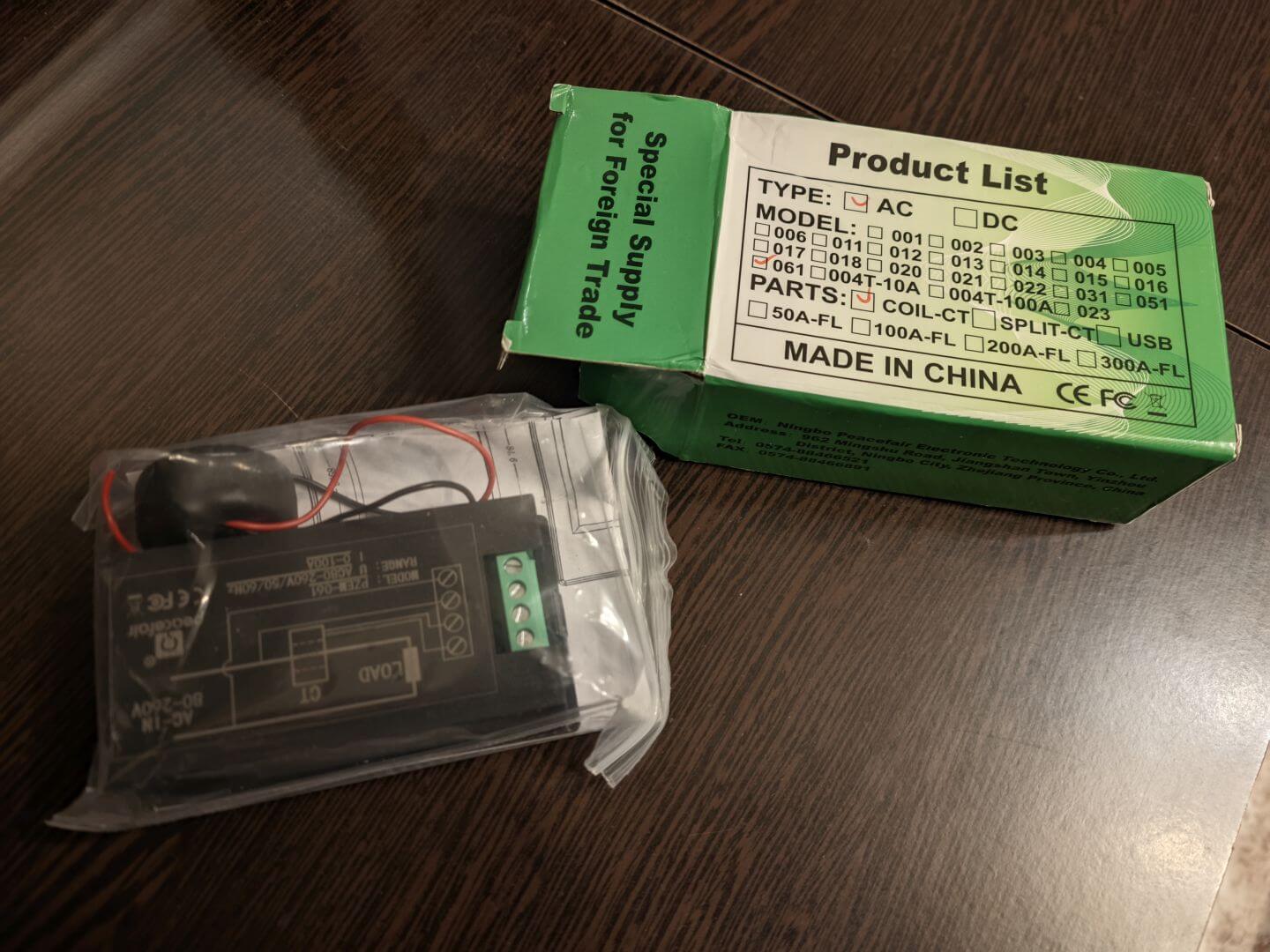

Модель и исполнение указаны на коробке. В графе Product List отмечены тип AC, модель 061 и комплектация COIL-CT. Значит, это версия на 100 А с литым кольцом, а не PZEM-021 на 20 А и не вариант с разъёмным кольцом.
Литое кольцо нужно продевать. Надеть его на уже подключённый провод нельзя, как бусину на нитку без свободного конца. Фазный провод отсоединяют, пропускают сквозь кольцо и подключают обратно, понятно, при снятом напряжении. Не хотите трогать щиток - ищите исполнение SPLIT-CT.

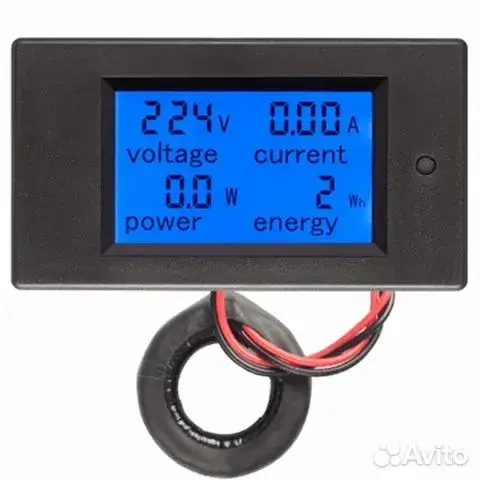

Проверку проходил близнец этого прибора. Продаваемый экземпляр новый, поэтому под напряжение я ставил второй такой же. На фото с включённым дисплеем он показывает 224 В в сети и 2 Вт·ч на счётчике.
Кому и зачем
Я покупал его под ТЭН с регулятором мощности. Какую мощность ТЭН берёт на самом деле? Меняю её отдельным регулятором и сразу вижу результат в ваттах на экране.
- ТЭН с регулятором: мощность при каждой настройке, например в самогонном аппарате.
- Бойлер или обогреватель: сколько киловатт-часов уходит на один прибор.
- Гараж, мастерская, щиток: общий расход линии и нагрузка в реальном времени.
Почему версия с трансформатором тока
Трансформатор тока (CT) меряет ток через кольцо, силовой провод к плате не подключается. На практике это даёт три вещи.
- Запас по нагрузке: 100 А и 22 кВт, у PZEM-021 из той же серии - 20 А и 4,5 кВт.
- Модуль не греется от нагрузки: рабочий ток через него не течёт.
- Одна точка на всю линию: кольцо стоит на проводе после вводного автомата, и прибор учитывает всё, что подключено дальше.
Порог по мощности работает как сторож. Задаёте значение, и при превышении подсветка и цифры мощности начинают мигать. Удобно, когда на линии бойлер и нужно сразу заметить, что включили ещё и обогреватель.
Накопленные киловатт-часы не пропадают при отключении света, память энергонезависимая. Обнуляет счётчик кнопка, она же включает подсветку и задаёт порог.
Характеристики ваттметра PZEM-061
Измерение
- Напряжение: 80–260 В переменного тока
- Ток: 0–100 А через трансформатор тока, вывод 0,00–99,99 А
- Активная мощность: 0–22 кВт
- Учёт энергии: 0–9999 кВт·ч
Отображение
- Мощность: до 1 кВт с шагом 0,1 Вт, от 1 до 10 кВт целыми ваттами, выше в киловаттах
- Энергия: до 10 кВт·ч в ватт-часах, выше в киловатт-часах
- ЖК-дисплей с отключаемой подсветкой, четыре параметра одновременно
Диапазоны и форматы вывода приведены в спецификации модели на сайте Peacefair.
Прибор
- Класс точности 1,0, частота сети 45–65 Гц
- Габариты корпуса 89,6 × 49,6 × 24,4 мм
- Рабочая температура от минус 10 до плюс 60 °C, для помещений
Вопросы перед покупкой
Хватит на ввод с автоматом 63 А?
Да. При 220 В автомат на 63 А пропускает около 14 кВт, а прибор меряет до 100 А и 22 кВт. Запас примерно в полтора раза.
Поставлю без разборки щитка?
Нет. Кольцо литое, провод придётся отсоединить и продеть сквозь него.
Насколько точно он считает?
Класс точности 1,0, для контроля нагрузки этого достаточно. Платите за свет вы всё равно по штатному счётчику.
А частоту и cos φ показывает?
Нет, только четыре параметра. Если нужны ещё частота и коэффициент мощности, посмотрите PZEM-022: корпус похожий, кольцо разъёмное.
Что с показаниями после отключения света?
Сохраняются. Счётчик хранит накопленные кВт·ч, подсветка возвращается в прежнее состояние.
Выдержит неотапливаемый гараж?
С оговоркой. В спецификациях указан диапазон от минус 10 до плюс 60 °C и работа в помещении. Если зимой в гараже холоднее, прибор выходит за паспорт.
Купить ваттметр PZEM-061 за 889 ₽ можно через объявление на Авито. Прибор новый, он у меня один, отправка Авито Доставкой, цена без торга.
